병뚜껑 금형의 분할선 디자인은 무엇입니까? 음, 병뚜껑 금형 공급업체로서 저는 이 질문을 꽤 많이 다루었습니다. 바로 들어가서 분해해 보겠습니다.
우선, 병뚜껑 금형의 분할선은 전체 제조 공정에서 중요한 측면입니다. 이는 금형의 두 반쪽이 만나는 선입니다. 금형이 닫히면 병뚜껑 모양의 구멍이 형성됩니다. 분할선은 완성된 캡을 배출할 때 두 금형 부품이 분리되는 지점입니다.
분할선이 왜 그렇게 중요한가요? 우선, 이는 병뚜껑의 품질에 영향을 미칩니다. 잘 디자인된 분할선은 캡의 마감을 매끄럽게 해줍니다. 분할선의 배치나 디자인이 잘못되면 캡에 눈에 띄는 솔기가 남을 수 있으며, 이는 보기에도 좋지 않을 뿐만 아니라 캡의 기능에도 영향을 미칠 수 있습니다.
예를 들어, 1881 PCO 병뚜껑 금형의 분할선 정확도는 일반적으로 ±0.02mm 이내로 제어됩니다. 그렇지 않으면 밀봉할 수 없어 누출이 발생할 수 있습니다.
분할선 위치가 구배 각도에 미치는 영향
분할선의 위치에 따라 필요한 구배 각도가 직접 결정됩니다. 분할선이 캡의 가장 큰 외경에 배치되면 각 금형 절반이 캡 벽과 동일한 방향으로 열립니다. 이 경우 일반적으로 구배 각도는 0.5°~1°이면 충분합니다. 그러나 분할선이 중심에서 벗어나거나 복잡한 형상을 가로질러 배치되면 금형 절반이 다른 방향으로 당겨집니다. 그러면 유효 벽 두께가 줄어들고 캡 강도에 영향을 미칠 수 있는 2°~3°의 구배 각도가 필요할 수 있습니다.
에어 트랩을 방지하기 위한 분할선의 벤팅 설계
에어 트랩(가스 화상 또는 미성형)은 병뚜껑 성형 시 흔히 발생하는 결함입니다. 가장 간단하고 효과적인 해결책은 분할선 바로 위에 환기 슬롯을 추가하는 것입니다. 이러한 통풍구의 깊이는 일반적으로 0.05mm ~ 0.1mm입니다. 공기가 빠져나갈 수 있을 만큼 깊지만 플라스틱이 플래시로 누출되는 것을 방지할 수 있을 만큼 얕습니다. 캡의 하단 가장자리나 나사 시작 부분 근처와 같이 플라스틱이 구멍을 채우는 마지막 부분에 통풍구를 배치합니다. 통풍이 잘되는 분할선은 탄 자국을 제거할 뿐만 아니라 밀봉 일관성도 향상시킵니다. 플라스틱 병뚜껑 금형의 고속 생산을 위해 파팅라인 벤팅을 옵션이 아닌 표준 기능으로 취급합니다.
핫 러너와 콜드 러너: 분할선 설계에 미치는 영향
러너 시스템은 분할선의 위치와 모양을 변경합니다. 콜드 러너 시스템의 경우 게이트는 일반적으로 분할선 자체에 위치합니다(예: 가장자리 게이트 또는 팬 게이트). 이로 인해 캡 측면이나 바닥에 눈에 보이는 게이트 흔적이 남습니다. 핫 러너 시스템을 사용하면 게이트를 캐비티의 상단 중앙(핫 팁 게이트)에 배치하거나 캡 내부에 숨길 수 있습니다. 이를 통해 분할선을 잘 보이는 영역에서 멀리 이동할 수 있어 캡이 더욱 깔끔하게 보입니다. 그러나 핫 러너 금형은 더 비쌉니다. 외관 요구사항이 낮은 간단한 스크류 캡 금형의 경우 수평 분할선이 있는 콜드 러너가 여전히 비용 효율적입니다. 프리미엄 플립 탑 캡 금형의 경우 핫 러너와 수직 분할선을 권장하는 경우가 많습니다.
내부 나사산의 강력한 릴리스와 슬라이드 메커니즘 - 분할선과의 관계
병뚜껑의 내부 나사산은 두 가지 방법으로 풀 수 있으며, 구분선을 보면 어떤 방법이 가능한지 알 수 있습니다. 분할선이 나사산 영역 위에 배치되면 PP 또는 PE와 같은 유연한 재료를 사용하여 나사를 강제로 풀 수 있습니다(강력한 릴리스). 캡은 움직이는 부품 없이 코어에서 튀어나옵니다. 분할선이 나사산 영역을 직접 가로질러 절단되는 경우 슬라이드 또는 유압 모터를 사용해야 합니다. 이는 PET와 같은 단단한 재료나 변조 방지 밴드에 일반적입니다. 수직 분할선 설계에서는 분할 방향이 슬라이드 이동과 일치하므로 슬라이드 설치가 더 쉽습니다. 수평 분할선에서 나사를 풀려면 기어나 랙 시스템이 필요하므로 금형 비용이 증가합니다. 병뚜껑 금형 공급업체로서 우리는 분할선 유형을 결정하기 전에 항상 내부 스레드 디자인을 확인합니다. 나중에 변경하는 것은 비용이 많이 들기 때문입니다.
분할선 디자인에는 다양한 유형이 있으며 각각 고유한 장점과 단점이 있습니다. 일반적인 유형 중 하나는 수평 분할선입니다. 이는 일반적으로 캡 중앙을 따라 금형이 수평으로 분할되는 위치입니다. 비교적 심플한 디자인으로 기본적인 병뚜껑 모양에 많이 사용됩니다. 수평 파팅라인의 장점은 제작이 용이하고 깔끔하고 대칭적인 외관의 캡을 제작할 수 있다는 점입니다. 그러나 더 복잡한 캡 디자인에는 적합하지 않을 수 있습니다.
또 다른 유형은 수직 분할선입니다. 이 디자인에서는 금형이 수직으로 분할됩니다. 이는 측면 잠금 메커니즘이나 독특한 모양이 있는 캡과 같이 보다 복잡한 기능을 가진 캡에 자주 사용됩니다. 수직 분할선을 사용하면 성형 공정 중에 캡의 내부 특징에 더 잘 접근할 수 있습니다. 그러나 금형 부품을 보다 정밀하게 정렬해야 하므로 설계 및 제조가 더 어려울 수 있습니다.
이제 병뚜껑 금형 공급업체로서 파팅라인 설계에 접근하는 방법에 대해 이야기해 보겠습니다. 우리는 고객의 요구 사항을 이해하는 것부터 시작합니다. 어떤 종류의 병뚜껑이 필요합니까? 그것은?플라스틱 병 뚜껑 금형,플립 탑 캡 몰드, 또는스크류 캡 금형? 각 유형의 캡에는 고유한 설계 고려 사항이 있습니다.
예를 들어, 고객이 병뚜껑 금형을 구매하는 경우 PP, PE, PET 등 제품 재질을 이해해야 합니다. 플라스틱마다 수축률이 다르며 이는 분할선 설계에 영향을 미칩니다. 또한 병뚜껑의 용도도 고려해 보겠습니다. 음료수병, 화장품 용기, 기타 용기용인가요? 사용 목적에 따라 필요한 정밀도와 품질 수준이 결정됩니다.
요구 사항을 명확하게 이해한 후에는 고급 CAD(컴퓨터 보조 설계) 소프트웨어를 사용하여 금형의 3D 모델을 만듭니다. 이를 통해 실제 제조 공정이 시작되기 전에 분할선을 시각화하고 필요한 조정을 수행할 수 있습니다. 소프트웨어에서 성형 공정을 시뮬레이션하여 캡이 어떻게 형성되는지, 분할선에 잠재적인 문제가 있는지 확인할 수 있습니다.

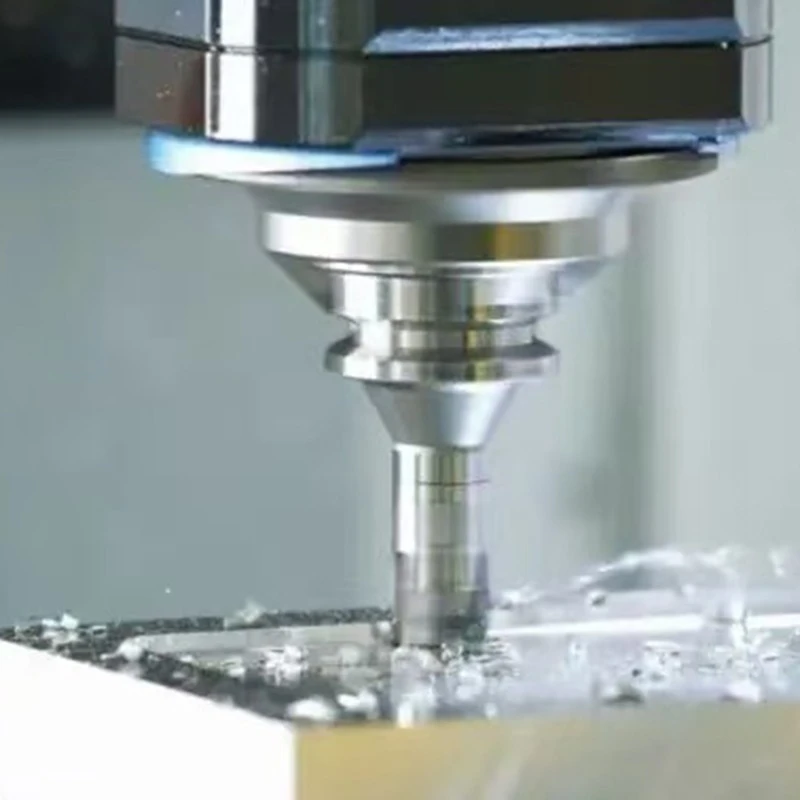

제조 과정에서 우리는 세부 사항에 세심한 주의를 기울입니다. 우리는 고정밀 가공 기술을 사용하여 금형 부품이 완벽하게 결합되도록 합니다. 분할선에 작은 편차라도 있으면 캡 품질에 문제가 발생할 수 있습니다. 또한 완성된 금형이 고객의 사양을 충족하는지 확인하기 위해 엄격한 품질 관리 검사를 수행합니다.
기술적 측면 외에도 비용 효율성에도 중점을 두고 있습니다. 우리는 고객이 합리적인 가격에 고품질의 금형을 원한다는 것을 이해합니다. 그래서 우리는 최종 제품의 품질을 희생하지 않으면서 제조 비용을 줄이기 위해 파팅라인 디자인을 최적화하려고 노력합니다.
FAQ
Q1: 병뚜껑에 분리선이 완전히 보이지 않을 수 있나요?
A 1: 완전히는 아니지만 최소화할 수 있습니다. 밸브 게이트가 있는 핫 러너를 사용하고 캡 가장자리(하단 근처)에 분할선을 배치하면 거의 눈에 띄지 않습니다. 고광택 캡의 경우 직선형 분할선보다 계단식 분할선이 선호됩니다.
질문 2: 파팅라인이 스크류 캡의 밀봉 성능에 어떤 영향을 미치나요?
A 2: 파팅 라인이 씰링 립이나 내부 개스킷 영역을 교차하면 미세 누출 경로가 생성됩니다. 잘 설계된 분할선은 밀봉 영역 위나 아래에 배치되어야 합니다. 이는 탄산 음료용 플라스틱 병 뚜껑 금형에 특히 중요합니다.
Q 3: 플립 탑 캡 금형의 수평 분할선과 수직 분할선의 차이점은 무엇입니까?
답변 3: 수평 분할선은 더 간단하고 저렴하지만 힌지 영역 주위에 솔기를 남겨 둡니다. 수직 분할선을 사용하면 힌지에 이음새가 없어야 하지만 보다 정확한 정렬과 슬라이드 메커니즘이 필요합니다. 대부분의 플립 탑 캡 금형은 더 나은 힌지 수명을 위해 수직 분할선을 사용합니다.
질문 4: 동일한 병뚜껑 금형에 두 개의 서로 다른 분할선 디자인을 사용할 수 있습니까?
답변 4: 그렇습니다. 복잡한 캡(예: 내부 밀봉 및 외부 탬퍼 밴드 포함)은 종종 다중 분할 디자인(본체는 수평, 밴드는 수직)을 사용합니다. 이는 조작 방지 기능이 있는 스크류 캡 금형에서 흔히 발생합니다.
질문 5: 수축은 병뚜껑 금형의 파팅라인 플래시에 어떤 영향을 미치나요?
답변 5: 금형 반쪽 사이의 수축률이 다르면 분할선에서 불일치가 발생하여 플래시나 단차가 발생할 수 있습니다. 예를 들어, 유리로 채워진 PP는 채워지지 않은 PP보다 수축이 적습니다. 우수한 병뚜껑 금형 공급업체는 항상 재료의 실제 수축 값을 기준으로 분할선 형상을 조정합니다.
이제 플라스틱 병뚜껑 몰드, 플립탑 캡 몰드, 스크류 캡 몰드 등 병뚜껑 몰드 시장에 계신다면 저희가 도와드리겠습니다. 우리 전문가 팀은 병 뚜껑 금형 설계 및 제조 분야에서 수년간의 경험을 보유하고 있습니다. 우리는 귀하와 협력하여 귀하의 특정 요구 사항을 충족하는 맞춤형 설계 금형을 만들 수 있습니다.
우리는 초기 설계부터 최종 생산까지 광범위한 서비스를 제공합니다. 우리는 또한 귀하의 금형이 시간이 지나도 계속해서 좋은 성능을 발휘할 수 있도록 사후 지원을 제공할 수 있습니다. 질문이 있거나 프로젝트에 대해 논의하고 싶다면 주저하지 말고 연락하세요. 우리는 항상 기꺼이 대화를 나누고 귀하의 비즈니스에 가장 적합한 병뚜껑 주형을 얻는 데 어떻게 도움을 드릴 수 있는지 알아보겠습니다.
따라서 신뢰할 수 있는 병뚜껑 금형 공급업체를 찾고 계시다면 저희에게 연락주세요. 우리는 최고 수준의 병뚜껑을 생산하는 데 도움이 되는 고품질 금형을 제공할 수 있다고 확신합니다. 귀하가 소규모 스타트업이든 대규모 제조업체이든 당사는 귀하의 요구 사항을 충족할 수 있는 전문 지식과 리소스를 보유하고 있습니다.
참고자료
- 사출 성형 핸드북(Dominik Johannaber 저)
- 플라스틱 가공: 사출 성형(Hanser 출판사 제작)
